VIP 11 - wytyczne budowlane
Specyfikacja techniczna i wytyczne budowlane dla urządzeń VIP 11.
VIP 11
Urządzenie do pionowego transportu osób niepełnosprawnych
Rysunki techniczne, wytyczne budowlane.
VIP 11 - specyfikacja techniczna.
Wysokość podnoszenia | Do 11000 mm | |||
Liczba przystanków | Max. 4 (8) | |||
Wymiary platformy (C x D) | 1100x1400 mm | 1100x1600 mm | 1100x1250 mm | 1100x800 mm |
UWAGA! Po uzgodnieniu istnieje możliwość wykonania innych wymiarów windy przy ograniczeniu powierzchni platformy do 2m². | ||||
Przeznaczenie windy | Opiekun stojący obok użytkownika na wózku lub, gdy drzwi są umieszczone w sąsiadujących pionach. | Opiekun stojący obok lub za użytkownikiem na wózku. Drzwi umieszczone w dowolnych pionach. | Sam użytkownik w wózku. Drzwi w jednym lub w przeciwległych pionach. | Sam użytkownik stojący. Drzwi w jednym lub w przeciwległych pionach. |
Wymiary zewnętrzne szybu windy (A x B) | 1455x1530 mm | 1455x1730 mm | 1455x1380 mm | 1455x930 mm |
Wypełnienie ścian szybu | Z 4-ch stron szkło bezpieczne P2 lub z 3-ch stron szkło P2, a za maszynownią poliwęglan komorowy | |||
Posadowienie windy | 95 mm poniżej I-go poziomu | |||
Miejsce instalacji | Wewnątrz lub na zewnątrz budynku | |||
Kolor windy | Dowolny wg palety RAL | |||
Napęd | Śrubowy | |||
Nośność | 400kg | |||
Prędkość eksploatacyjna | Do 0,15 m/s | |||
Moc silnika | 2,2 kW | |||
Zasilanie | 400V doprowadzone (przewodem 5x2,5mm² , zab. 3x16A typ C) do miejsca instalacji skrzynki sterowania. Skrzynka sterowania połączona z podstawą windy dwoma rurami Peschla: o średnicy 40-50 mm | |||
Sterowanie | Mikroprocesorowe 24 V | |||
Usytuowanie skrzynki sterowania | Do uzgodnienia |

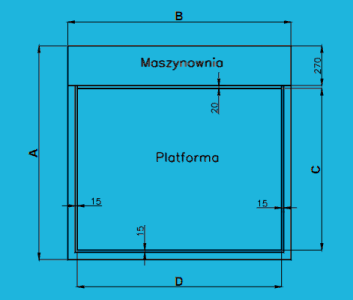

Winda VIP 11 - gabaryty (zalecane przez UDT)
Przeznaczenie windy VIP 11 | Platforma | Gabaryt zewnętrzny | ||
C (mm) |
D (mm) |
A (mm) |
B (mm) |
|
Opiekun stojący obok użytkownika na wózku i/lub gdy drzwi są umieszczone pod kątem 90° w stosunku do każdego z nich | 1100 | 1400 | 1455 | 1530 |
Opiekun stojący obok lub za użytkownikiem na wózku. Drzwi umieszczone w dowolnych pionach. | 1100 | 1600 | 1455 | 1730 |
Sam użytkownik stojący lub w wózku. Drzwi w jednym lub przeciwległych pionach. | 1100 | 1250 | 1455 | 1380 |
Sam użytkownik stojący. Drzwi w jednym lub przeciwległych pionach. | 1100 | 800 | 1455 | 930 |
Kabina | Gabaryt zewnętrzny | |||
C (mm) |
D (mm) |
A (mm) |
B (mm) |
|
Opiekun stojący obok użytkownika na wózku i/lub gdy drzwi są umieszczone pod kątem 90° w stosunku do każdego z nich. | 1100 | 1400 | 1490 | 1570 |

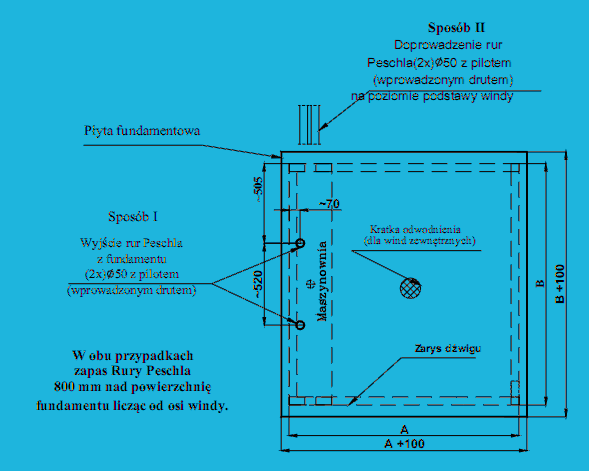

Gabaryty płyty fundamentowej oraz sposoby doprowadzenia przewodów.
Uwaga! Od strony przylegania windy do budynku dopuszczalne jest pokrywanie się krawędzi fundamentu z zarysem podstawy windy.
Wytyczne do zaprojektowania płyty fundamentowej.
- konstrukcja płyty fundamentowej musi zapewniać przeniesienie obciążeń wynikających z ciężaru oraz nacisków (orientacyjne wartości podano w tabeli ciężarów i nacisków)
- powierzchnia płyty fundamentowej położona 95mm poniżej pierwszego poziomu
- powierzchnia płyty fundamentowej powinna być jak najstaranniej wypoziomowana i wyrównana
- od skrzynki sterowniczej do płyty fundamentowej lub podstawy windy należy przeprowadzić dwie rury Peschla ø50 (z wciągniętym wewnątrz drutem) wg załączonego rysunku
- dla wind zewnętrznych należy przewidzieć odwodnienie powierzchni płyty fundamentowej
Skrzynka sterownicza.
Skrzynkę sterowniczą należy umiejscowić w pomieszczeniu zapewniającym dodatnią temperaturę, jak najbliżej podstawy windy. Do miejsca umieszczenia skrzynki sterowniczej należy doprowadzić zasilanie 400V przewodem 5x2,5mm² zabezpieczone 3x25 A/C.
Wymiary otworu w stropie przez który przechodzi winda:
(A+50mm) x (B+50mm)
gdzie A i B są wymiarami gabarytowymi windy.

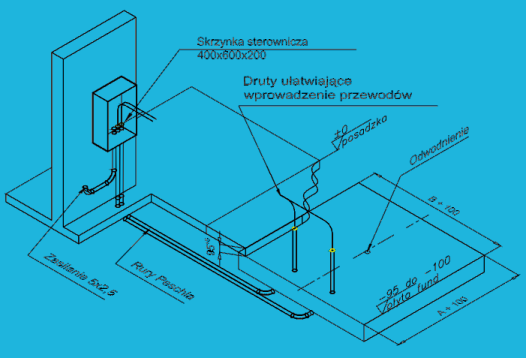

Przykładowy sposób poprowadzenia rur Peschla od skrzynki sterowniczej do płyty fundamentowej.

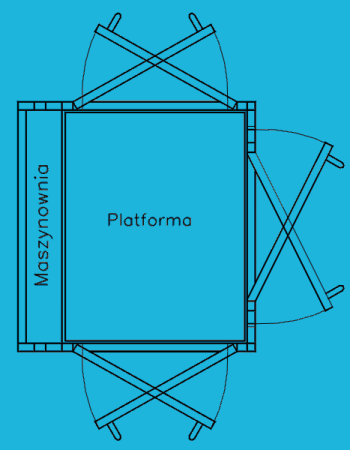

Kierunki otwierania drzwi.

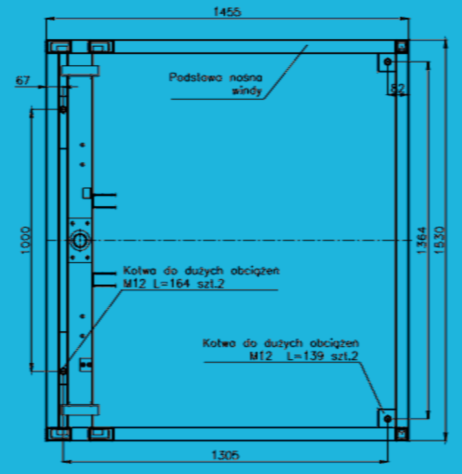

Miejsca kotwienia do podłoża.
Ciężar i naciski jednostkowe dla windy VIP 11.
Wysokość podnoszenia (m) | Wypełnienie ścian szybu windy | |||
3 x szkło + poliwęglan | 4 x szkło | |||
0,5 | Ciężar Naciski |
13920 N 32370 Pa |
Ciężar Naciski |
14480 N 33660 Pa |
1 | Ciężar Naciski |
14840 N 34500 Pa |
Ciężar Naciski |
15490 N 36030 Pa |
1,5 | Ciężar Naciski |
15600 N 36290 Pa |
Ciężar Naciski |
16360 N 38050 Pa |
2 | Ciężar Naciski |
16370 N 38070 Pa |
Ciężar Naciski |
16370 N 38070 Pa |
2,5 | Ciężar Naciski |
17140 N 39850 Pa |
Ciężar Naciski |
18100 N 42090 Pa |
3 | Ciężar Naciski |
17900 N 41640 Pa |
Ciężar Naciski |
18970 N 44110 Pa |
3,5 | Ciężar Naciski |
18670 N 43420 Pa |
Ciężar Naciski |
19830 N 46130 Pa |
4 | Ciężar Naciski |
19440 N 45200 Pa |
Ciężar Naciski |
20700 N 48140 Pa |
4,5 | Ciężar Naciski |
20200 N 46990 Pa |
Ciężar Naciski |
21570 N 50160 Pa |
5 | Ciężar Naciski |
20970 N 48770 Pa |
Ciężar Naciski |
22440 N 52180 Pa |
5,5 | Ciężar Naciski |
21990 N 51140 Pa |
Ciężar Naciski |
23560 N 54780 Pa |
6 | Ciężar Naciski |
22760 N 52920 Pa |
Ciężar Naciski |
24420 N 56800 Pa |
6,5 | Ciężar Naciski |
23520 N 54700 Pa |
Ciężar Naciski |
25290 N 58820 Pa |
7 | Ciężar Naciski |
24290 N 56490 Pa |
Ciężar Naciski |
26160 N 60840 Pa |
7,5 | Ciężar Naciski |
25060 N 58270 Pa |
Ciężar Naciski |
27030 N 62860 Pa |
8 | Ciężar Naciski |
26070 N 60630 Pa |
Ciężar Naciski |
28150 N 65460 Pa |
8,5 | Ciężar Naciski |
26840 N 62420 Pa |
Ciężar Naciski |
29010 N 67480 Pa |
9 | Ciężar Naciski |
27610 N 64200 Pa |
Ciężar Naciski |
29880 N 69490 Pa |
9,5 | Ciężar Naciski |
28370 N 65990 Pa |
Ciężar Naciski |
30750 N 71510 Pa |
10 | Ciężar Naciski |
29090 N 67660 Pa |
Ciężar Naciski |
31570 N 73420 Pa |
10,5 | Ciężar Naciski |
29810 N 69330 Pa |
Ciężar Naciski |
32390 N 75330 Pa |
11 | Ciężar Naciski |
30530 N 71010 Pa |
Ciężar Naciski |
33210 N 77240 Pa |

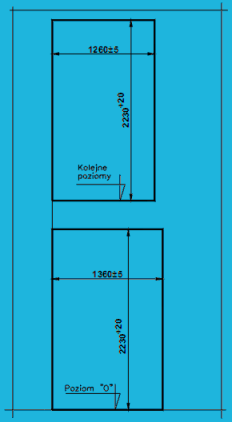

Wymiary otworów drzwiowych w ścianach - przypadek I

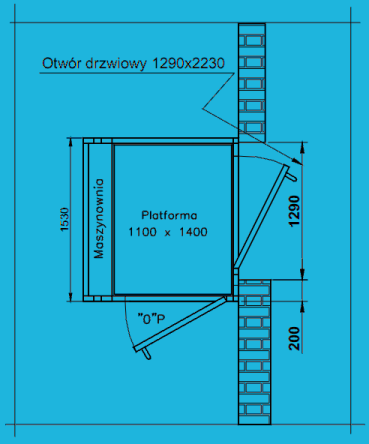

Wymiary otworów drzwiowych w ścianach - przypadek II

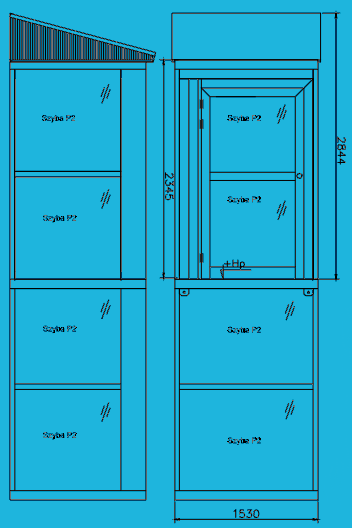

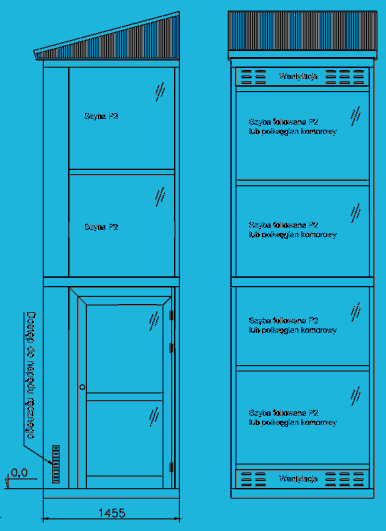

Przykładowy projekt windy VIP 11 zewnętrznej,
z daszkiem jednospadowym w dowolnym kierunku.

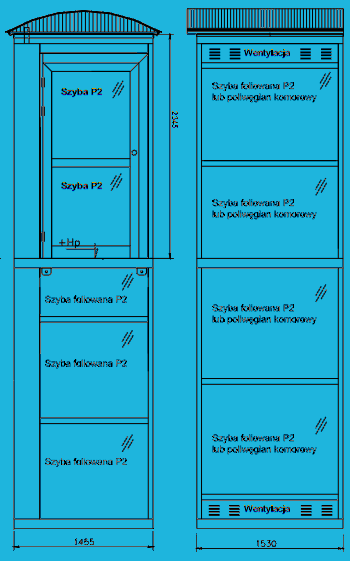

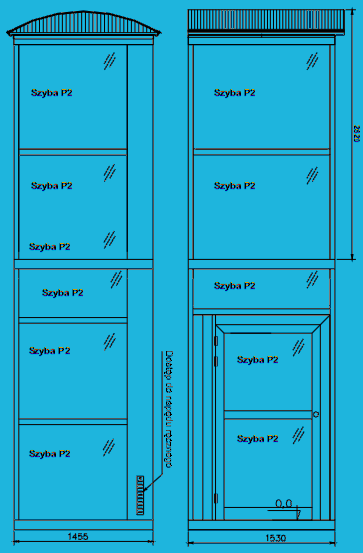

Przykładowy projekt windy VIP 11 zewnętrznej,
z daszkiem łukowym.

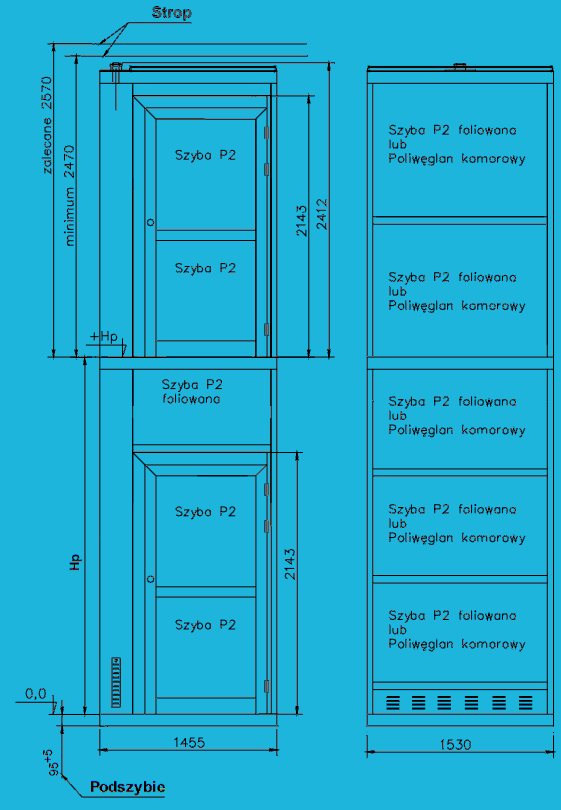

Wymiary podszybia i nadszybia, dla platformy
ze ścianką osłonową od strony maszynowni.
Wymiary podszybia i nadszybia, dla platformy z kabiną.
