VIP 11 - dane techniczne
Dane techniczne urządzenia typu VIP 11 do transportu pionowego osób niepełnosprawnych
Maksymalna wysokość podnoszenia | 11000 mm |
Maksymalna liczba przystanków | 4 (8) |
Udźwig | 400 kg |
Napęd | Śrubowy |
Prędkość eksploatacyjna | 0,12 m/s |
Moc silnika | 2,2 kW |
Zasilanie | 400 V |
Sterowanie | Mikroprocesorowe 24 V |
Zagłębienie | 95 mm |
Napęd urządzenia realizowany jest za pomocą samohamownego układu śruba - nakrętka.
Transport odbywa się na platformie z jedną ścianką pionową, na której znajduje się panel sterowania. Platforma przemieszcza się w przestrzeni ograniczonej obudową szybu. Na życzenie klienta może być zamontowana pełna kabina. Działanie urządzenia nadzoruje sterownik mikroprocesorowy.
Obudowa szybu wykonana jest z profili stalowych wypełnionych szkłem bezpiecznym klasy P2
o zwiększonej odporności na przebicie i rozbicie.
Drzwi przystankowe (lewe lub prawe) mogą byś instalowane z trzech stron obudowy szybu.
Ściana nr 1
Ściana nr 4 Ściana nr 2
Ściana nr 3

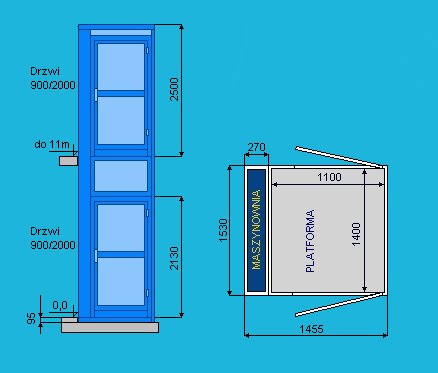

Przykład (wymiary standardowe)
